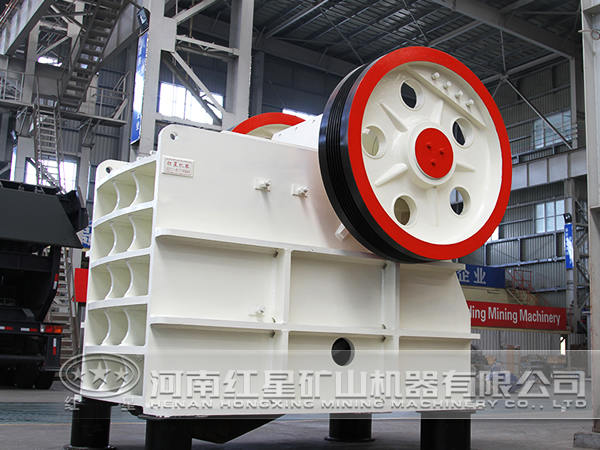

復擺顎式破碎機的肘板的作用有三個：傳遞動力，當非破碎物進入破碎腔時起到保險件的作用，更換不同長度的肘板，可調整排料口大小。本文主要來介紹如何設計復擺顎式破碎機的肘板，以保證破碎機有較好的工作性能。

復擺顎式破碎機的肘板是一種易損件。在正常工作中，因為肘板頭和肘板座墊之間不能得到很好的潤滑，即兩者間不能形成油膜，再加上粉磨落入，因此實際上與肘板之間，是一種干摩擦和磨粒磨損狀態。這樣，導致肘板與肘墊磨損很快，使用壽命低。除此之外，肘板與肘墊之間傳遞很大的擠壓力，并承受沖擊載荷，在反復沖擊擠壓的情況下，肘墊被擠壓在動顎和肘座的凹槽中，更滑時很難拆掉。肘頭與肘墊的結構形式，一般有兩種：滾動型和滑動型。設計時根據實際需要進行選擇。

根據對復擺顎式破碎機的運動分析可知，肘板運動特性是一種簡單擺動，屬于鉸鏈鏈接的擺動件。因此，肘頭和肘墊構成一種擺動副。在破碎機的工作中，由于長時間沖擊作用使肘板墊變形，更換時很難拆下，為此可借用改變配合面形狀來解決這個問題。

肘板的結構形式有整體式和組合式?？紤]到工作時的性能要求，肘墊承受很大的沖擊力，必須使用較好的材料制作。為了減少肘墊和肘頭的摩擦，除了經常在兩結合面間注入潤滑油外，還要防止灰塵和細紋物料進入結合處，因此要在結合處上部加裝擋灰板。
